如何使用单通道5v继电器，5v继电器模块电路图怎么看？
发布时间：2022-08-08 17:17:37点击量：

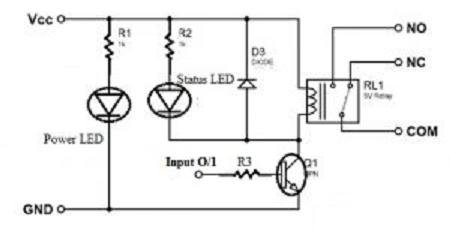

5v继电器是一种自动开关，常用于自动控制电路中，使用小电流信号控制大电流。继电器信号的输入电压范围为0至5V。在这个电路中，我们可以观察到继电器?？槭侨绾瓮ü中藕偶せ詈屯Ｓ玫摹８眯藕疟皇┘拥郊痰缙髂？榈目刂埔拧Ｏ旅娴牡缏吠际悄诓?V单通道继电器?？橥?。
在上面的电路图中，单通道继电器?？榘ǖ缱杵?2、晶体管、LED-2和一个5V继电器。根据用于激活继电器的控制信号类型，继电器模块有两种类型。
一个继电器?？榇幸桓鯪PN晶体管，而另一个?？榇幸桓鯬NP晶体管。如果继电器模块使用NPN晶体管，那么它将通过向控制引脚施加高电平有效信号来激活继电器?；蛘?，如果使用PNP，则继电器将通过控制引脚上的低电平有效信号激活。
当我们向继电器?？橹械目刂埔盘峁└叩缙接行藕攀?，继电器中的线圈将激活，通过COM引脚连接NO引脚使继电器激活。同样，一旦我们向继电器的控制引脚提供低电平有效无信号，则使用续流二极管将线圈停用，从而停用继电器。对于基于PNP的继电器?？椋痰缙魍ü偷缙接行藕偶せ?，而高电平有效信号将停用继电器。
可以通过连接任何类型的微控制器来控制5v单通道继电器?？?。为此，我们使用像数字o/p引脚这样的GPIO引脚，它向控制引脚提供高电平和低电平有效信号。一旦继电器激活，我们就可以听到来自模块的声音。
