单通道5v继电器模块中有哪些组件，不同组件代表什么功能？

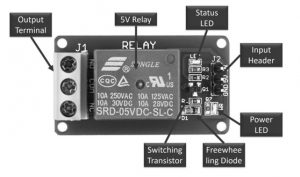

单通道5v继电器?？橹械淖榧痰缙鳌⑹涑龆俗?、状态LED、电源LED、续流二极管、输入连接器和开关晶体管。
1.中继
一个5V继电器涂有蓝色塑料材料。对于交流和直流负载，最大工作电压和电流也显示在继电器上。该继电器以5V工作，因此称为5V继电器。
2.输出端子
继电器?？榈氖涑龆俗游挥谧蟛?，用于固定AC/DC负载和AC/DC i/p电源。每个o/p连接器的端子通过继电器的NC、COM引脚和NO连接。继电器?？橛捎糜诹拥缦吆偷缋碌穆荻ぷ槌伞８媚？橹С值淖畲蟮缌魑?0A，最大接触电压为250V AC和30V DC。当使用高压和电流负载时，主要使用粗主电缆。
3.状态指示灯
状态LED使用位于继电器模块右上方的限流电阻器连接。因此，此LED通过信号引脚激活继电器和线圈来说明继电器状态。DC为整个继电器线圈供电。
4.电源指示灯
电源LED显示通过单通道?？榱拥牡缭吹淖刺?。如果我们向模块的两个引脚（如Vcc和GND）提供上述5V电源，则LED会因高电压而损坏。
5.续流二极管
该二极管的连接可以跨线圈完成，以远离反电动势效应，即所谓的反激二极管。继电器中使用的线圈类型是感应式的。一旦电流通过电感负载，它就会产生反电动势电压，这可能会损坏电路。因此，该二极管主要用于避免这种影响。
6.输入连接器
输入连接器位于?？榈挠也唷８昧悠髦饕糜谔峁?V电源和输入信号。此外，它还向电源LED、继电器线圈和状态LED供电。
7.开关晶体管
通常，给继电器的输入信号来自ESP32、TM4C123、Arduino等微控制器的I/O引脚。然而，GPIO引脚的最高电流源能力通常在20mA以下。因此，在这个?？橹惺褂昧艘桓隹鼐骞芾唇缌骷忧康郊痰缙飨呷Φ淖钚〉缌魉降囊??？鼐骞苡糜诖游⒖刂破鞯腉PIO引脚控制5V继电器。
某些类型的继电器?？榭捎牍飧衾肫鳎ㄈ缈厣璞福┮黄鹗褂?，以在高低压电路之间提供光隔离。但是，如果您正在使用不包括?？榈牡ザ兰痰缙?，并且您想在项目中使用多个继电器，则可以使用继电器驱动器IC从微控制器中的GPIO引脚驱动多个阵列。
